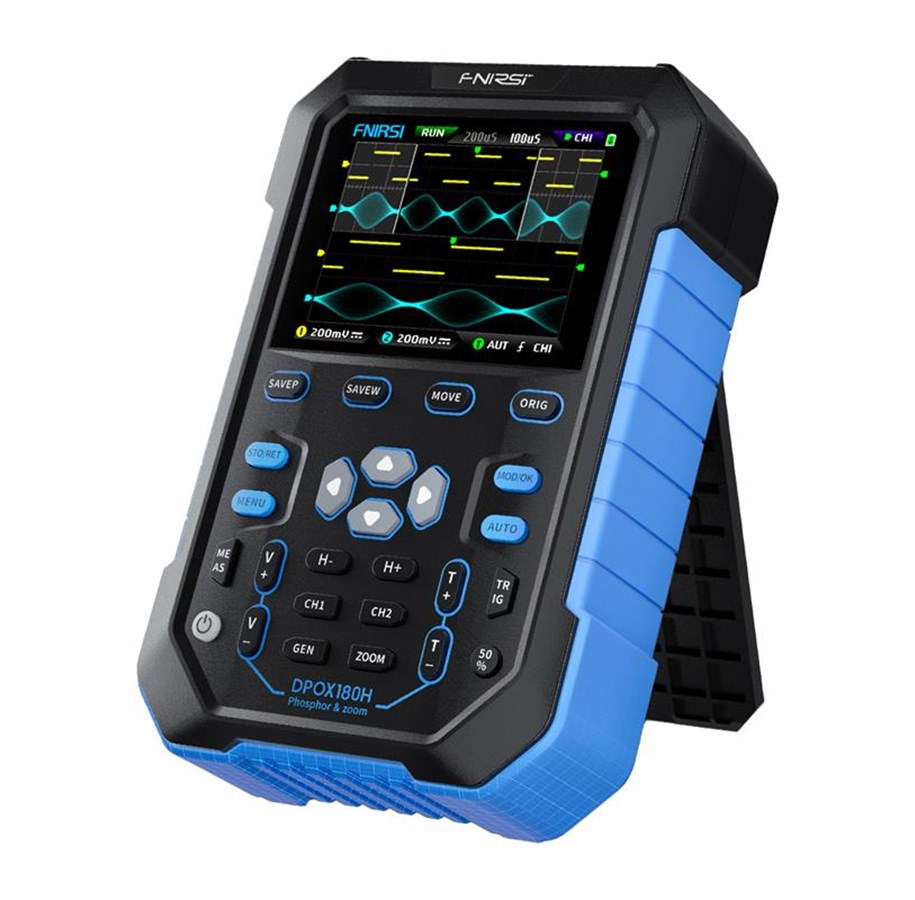

FNIRSI DPOX180H 2-in-1 Handheld Digital Phosphor O

FNIRSI DPOX180H to ręczny cyfrowy oscyloskop fosforowy (DPO), który łączy w sobie dwukanałowy oscyloskop o częstotliwości 180 MHz, generator funkcji DDS o częstotliwości 20 MHz oraz zaawansowane funkcje analizy sygnałów. Urządzenie zostało zaprojektowane jako kompaktowe, przenośne narzędzie do prac serwisowych, warsztatowych i laboratoryjnych, oferujące szeroki zakres funkcji w jednym urządzeniu.

Pasmo 180 MHz i 500 MSPS – precyzja pomiaru

Oscyloskop oferuje analogowe pasmo 180 MHz (-3 dB) oraz próbkowanie w czasie rzeczywistym do 500 MSPS (250 MSPS w trybie dwukanałowym). Pozwala to na dokładne odtworzenie szybkich zboczy, impulsów i sygnałów o wysokiej częstotliwości, co ma kluczowe znaczenie w diagnostyce nowoczesnych systemów elektronicznych.

Technologia Digital Phosphor – więcej informacji w przebiegu

Technologia Digital Phosphor wykorzystuje skalę jasności i temperaturę barwową do wizualizacji częstotliwości sygnału. Ułatwia to wykrywanie jittera, szumów, niestabilności i rzadkich zdarzeń, które mogą pozostać niewidoczne w klasycznych oscyloskopach.

50 000 przebiegów/s – brak czasu martwego

Wysoka częstotliwość odświeżania wynosząca 50 000 przebiegów na sekundę znacznie skraca czas martwy akwizycji. Pozwala to na skuteczne wychwytywanie krótkotrwałych zakłóceń i anomalii sygnału, co jest szczególnie ważne podczas analizy zasilaczy impulsowych i magistrali cyfrowych.

Ograniczenie przepustowości sprzętowej do 20 MHz i stabilny wyzwalacz

Wbudowany, przełączalny sprzętowy filtr pasmowy 20 MHz skutecznie redukuje szumy i harmoniczne wyższych rzędów. W połączeniu z rozbudowanym systemem wyzwalania (Auto/Normal/Single, zbocze narastające i opadające) oraz adaptacyjną stabilizacją wyzwalacza zapewnia czysty i stabilny obraz sygnału.

FFT i tryb X-Y – analiza częstotliwości i zależności

Funkcja FFT zapewnia szybki, jakościowy podgląd widma częstotliwościowego testowanego sygnału. Ponadto tryb X-Y z cyfrowym fosforem pozwala analizować zależności amplitudy i fazy między dwoma kanałami, np. w postaci figur Lissajousa.

Tryb powiększania i przewijania czasu

Oscyloskop oferuje skalę czasu ZOOM w zakresie 2×–1000×, co pozwala na dokładną analizę wybranych segmentów przebiegu. Tryb przewijania umożliwia ciągłą obserwację wolno zmieniających się sygnałów w czasie rzeczywistym.

Generator DDS 20 MHz i funkcja wycinania

Wbudowany generator funkcji DDS 20 MHz obsługuje 14 typów przebiegów, z regulacją częstotliwości co 1 Hz. Unikalna funkcja wycinania pozwala wyciąć fragment mierzonego przebiegu i wykorzystać go jako sygnał wyjściowy generatora, z możliwością zapisania do 500 niestandardowych sygnałów.

Przechowywanie, przeglądanie i eksport danych

Wewnętrzna pamięć o pojemności 120 Mbit pozwala na zapisanie do 250 przebiegów i 90 zrzutów ekranu (BMP). Dane można przeglądać bezpośrednio na urządzeniu lub eksportować do komputera przez USB, a oprogramowanie sprzętowe można łatwo aktualizować.

Mobilność, bezpieczeństwo i łatwość obsługi

Kolorowy ekran IPS o przekątnej 2,8 cala (320×240) zapewnia dobrą czytelność w każdych warunkach. Urządzenie jest wyposażone w funkcję automatycznej konfiguracji za pomocą jednego przycisku, pomiary kursorem, zabezpieczenie wejść do 400 V, akumulator litowo-jonowy o pojemności 3000 mAh (do ok. 4 godzin pracy) oraz szybkie ładowanie 5 V / 2 A. FNIRSI DPOX180H to wszechstronne i bezpieczne narzędzie dla inżynierów elektroników, serwisantów, studentów i wymagających hobbystów.
