Numer produktu : 2755516

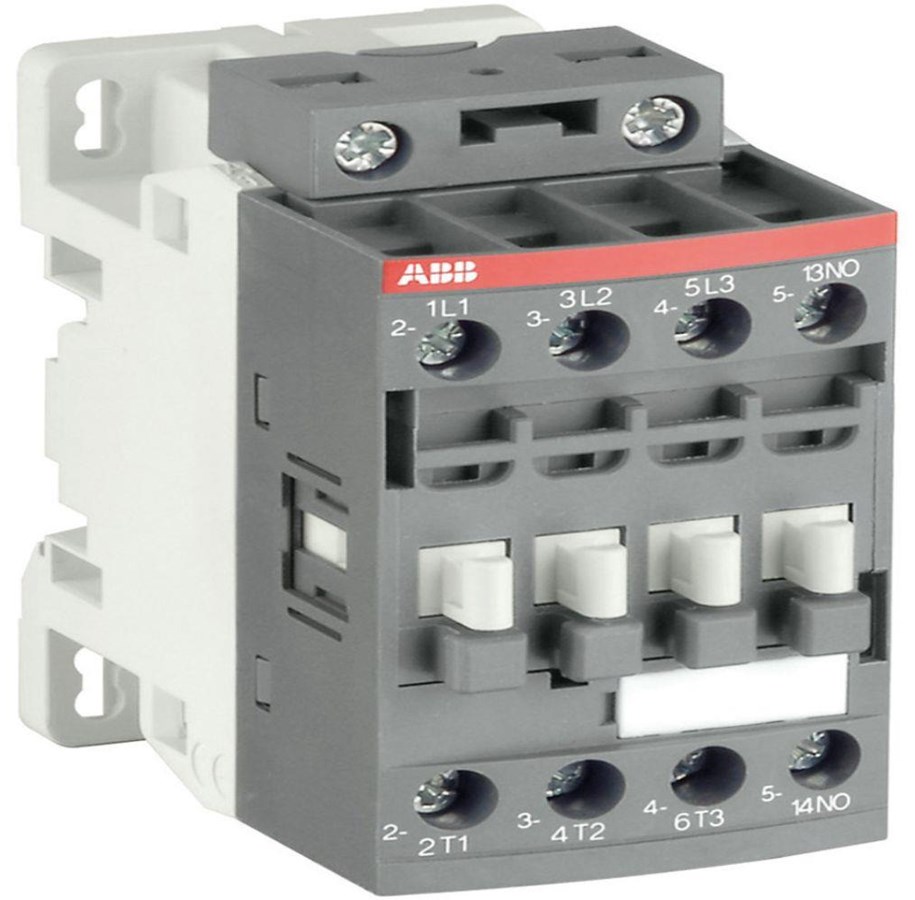

ABB Af09-30-10-11 24-60vac-dc contactor

AF09 contactors are used for controlling power circuits up to 690 V AC and 220 V DC. They are mainly used for controlling 3-phase motors, non-inductive or slightly inductive loads. AF... contactors include an electronic coil interface accepting a wide control voltage Uc min. ... Uc max. Only four coils cover control voltages between 24...500 V 50/60 Hz or 20...500 V DC. AF contactors can manage large control voltage variations. One coil can be used for different control voltages used worldwide without any coil change. AF contactors have built-in surge protection and do not require additional surge suppressors. The AF... series 1-stack 3-pole contactors are of the block type design. - Main poles and auxiliary contact blocks: 3 main poles, 1 built-in auxiliary contact, front and side-mounted add-on auxiliary contact blocks (mechanically-linked auxiliary contacts compliant with Annex L of IEC 60947-5-1. N.C. mirror contacts compliant with Annex F of IEC 60947-4-1) - Control circuit: AC or DC operated - Accessories: a wide range of accessories is available. Note: AF..-30-..-11 not suitable for a direct control by PLC-output. AF..-30-..-11 contactor type available in some countries: please consult your ABB representative.

Czytaj wiecej
119,00 zł 96,75 zł netto
Koszt wysyłki od 19,00 zł
W magazynie zewnętrznym, czas dostawy 3-4 dni

Kontaktor 3-biegunowy 4kW, 400V AC, napięcie sterujące 24-60V AC/20-60V DC, kontakt pomocniczy NO1, połączenie śrubowe AF09-30-10-11 24-60V50/60HZ 20-60VDC. Opis produktu: Kontaktory AF09-AF38 do pracy z silnikami lub obciążeniami opornymi. Kontaktory mogą obsługiwać szeroki zakres napięć cewki oraz napięcia AC/DC na tym samym kontakcie. Napięcia cewki od 20 VDC do500 VDC i od24 VAC do500 VAC. Elastyczne połączenie napięcia cewki może być zamontowane na górze, na dole lub w obu miejscach. W kontakcie zintegrowany jest układ RC więc nie jest to potrzebne jako akcesorium.Kontaktory można połączyć z ochroną silnika lub przekaźnikami przeciążeniowymi.Wszystkie kontaktory mają szerokość45 mm.Istnieje wiele akcesoriów które można zamontować takich jakkontakty pomocnicze,timery,podwójny kierunek obrotów i Y/D connections.Kontaktory mogą być bezpośrednio montowane na szynie DIN lub płycie podstawowej.Moc wyjściowa dla silnika trójfazowegoAC -3380 -400 Vod4 kWdo18 .5 kW.AC -1 działanieod25Ado50A.Specyfikacja techniczna: Nadaje się do montażu na szynie DIN: FAŁSZ Moc znamionowa AC -3400 V :4 Liczba zamknięć głównych kontaktów: 3 Liczba łamania głównych kontaktów NC :0

Producent
Numer produktu
2755516
Model
1SBL137001R1110
Ean
3471523110014
Napięcie operacyjne wejścia (minimalne)
24 V
Napięcie operacyjne wejścia (maksymalne)
690 V
Częstotliwość wejściowa AC
50 - 60 Hz
Prąd wejściowy
25 A
Układ
Do zawieszenia na ścianę
Kolor produktu
Szary
Certyfikaty
IEC 60947-1 / 60947-4-1 and EN 60947-1 / 60947-4-1, UL 508, CSA C22.2 N°14
Zakres temperatur (eksploatacja)
-60 - 80 °C
Szerokość produktu
45 mm
Głębokość produktu
77 mm
Wysokość produktu
86 mm
Waga produktu
270 g
Szerokość opakowania
87 mm
Głębokość opakowania
79 mm
Wysokość opakowania
47 mm
Waga wraz z opakowaniem
270 g

Moc

Napięcie operacyjne wejścia (minimalne)
24 V
Napięcie operacyjne wejścia (maksymalne)
690 V
Częstotliwość wejściowa AC
50 - 60 Hz
Prąd wejściowy
25 A

Konstrukcja

Układ
Do zawieszenia na ścianę
Kolor produktu
Szary
Certyfikaty
IEC 60947-1 / 60947-4-1 and EN 60947-1 / 60947-4-1, UL 508, CSA C22.2 N°14

Warunki pracy

Zakres temperatur (eksploatacja)
-60 - 80 °C

Waga i rozmiary

Szerokość produktu
45 mm
Głębokość produktu
77 mm
Wysokość produktu
86 mm
Waga produktu
270 g

Dane opakowania

Szerokość opakowania
87 mm
Głębokość opakowania
79 mm
Wysokość opakowania
47 mm
Waga wraz z opakowaniem
270 g
