Schneider Electric Zelio control relay for 3-phase detection of phase-loss and

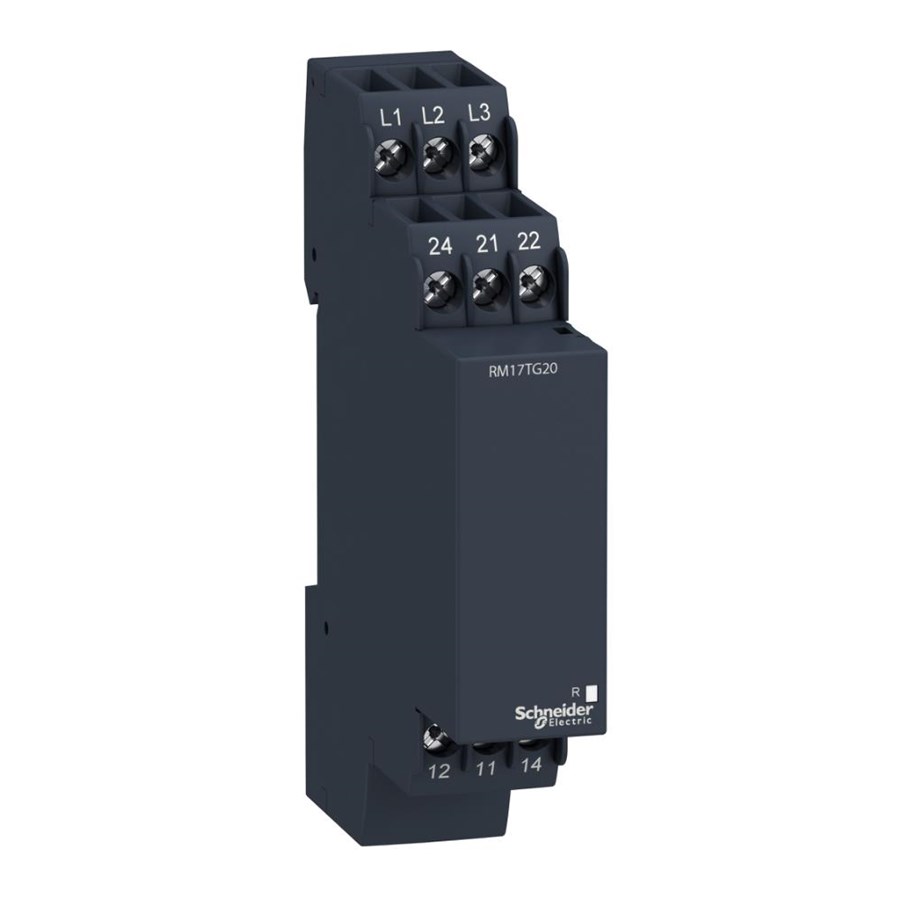

Zelio RM17 to kompaktowa seria przekaźników sterujących, która łatwo montuje się na szynie DIN. Przekaźniki są dostępne do zastosowań jednofazowych lub trójfazowych i mogą mierzyć napięcie, prąd, utratę fazy, sekwencję faz i asymetrię między fazami. Dzięki szerokości tylko 17,5 mm zajmują bardzo mało miejsca na szynie DIN i mieszczą się za pokrywą standardowej tablicy. RM17TG20 to prosty przekaźnik sterowania dla utraty fazy i sekwencji faz w aplikacjach trójfazowych. Trzy fazy są zamontowane na zasilaniu L1, L2 i L3 terminali na górze przekaźnika a kontakty wyjściowe znajdują się u dołu. Wyjście jest aktywowane natychmiast po włączeniu zasilania jeśli wszystkie 3 fazy są obecne i zamontowane we właściwej kolejności.Przekaźnik sterowania ma 2 kontakty wyjścia C/O a maksymalne obciążenie wynosi 5A.RE17TG20 jest samonapędowy przez terminale pomiarowe na górze a napięcie zasilania może wynosić od 208 do 440 VAC.Przekaźnik można stosować zarówno przy napięciu zasilania o częstotliwości 50Hz jak i przy częstotliwości 60Hz.Zółta dioda LED na przednim panelu przekaźnika wskazuje stan wyjścia przekaźnika.
