Schneider Electric Zelio control relay for undervoltage or overvoltage detectio

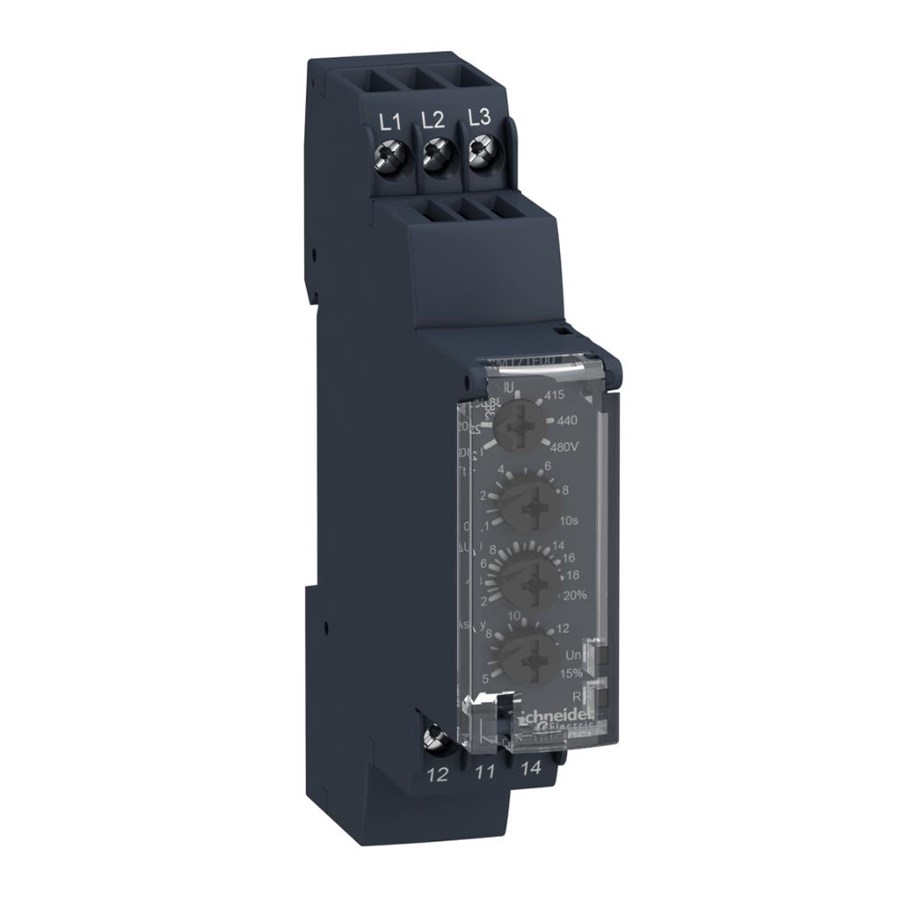

Zelio RM17 to kompaktowa seria przekaźników sterujących, która łatwo montuje się na szynie DIN. Przekaźniki są dostępne do zastosowań jednofazowych lub trójfazowych i mogą mierzyć napięcie, prąd, utratę fazy, sekwencję faz i asymetrię między fazami. Dzięki szerokości tylko 17,5 mm zajmują bardzo mało miejsca na szynie DIN i pasują za pokrywą standardowej tablicy. RM17UAS15 to przekaźnik sterowania nadnapięciem lub niedonapięciem od 65..260 VAC/DC. Pomiar jest wykonywany bezpośrednio na zaciskach zasilania u góry a kontakty wyjściowe znajdują się u dołu. Na przedniej części przekaźnika znajdują się 4 pokrętła do konfiguracji przekaźnika: Pierwsze pokrętło reguluje funkcję przekaźnika (nadnapięcie lub niedonapięcie) oraz czy należy go wyłączyć przed zresetowaniem wyjścia (funkcja pamięci). Drugie pokrętło reguluje próg woltowy od 65..260 VAC/DC.Trzecie pokrętło reguluje histerezę między 5..20%. Czwarte pokrętło reguluje opóźnienie sygnału od 0,1..10 sekund.Przekaźnik sterowania ma jeden kontakt C/O o maksymalnym obciążeniu 5A. Na przedniej części przekaźnika znajdują się 2 diody LED do wskazania stanu przekaźnika. Zielona dioda LED wskazuje, że zasilanie jest obecne, a żółta dioda LED wskazuje stan wyjścia przekaźnika.
