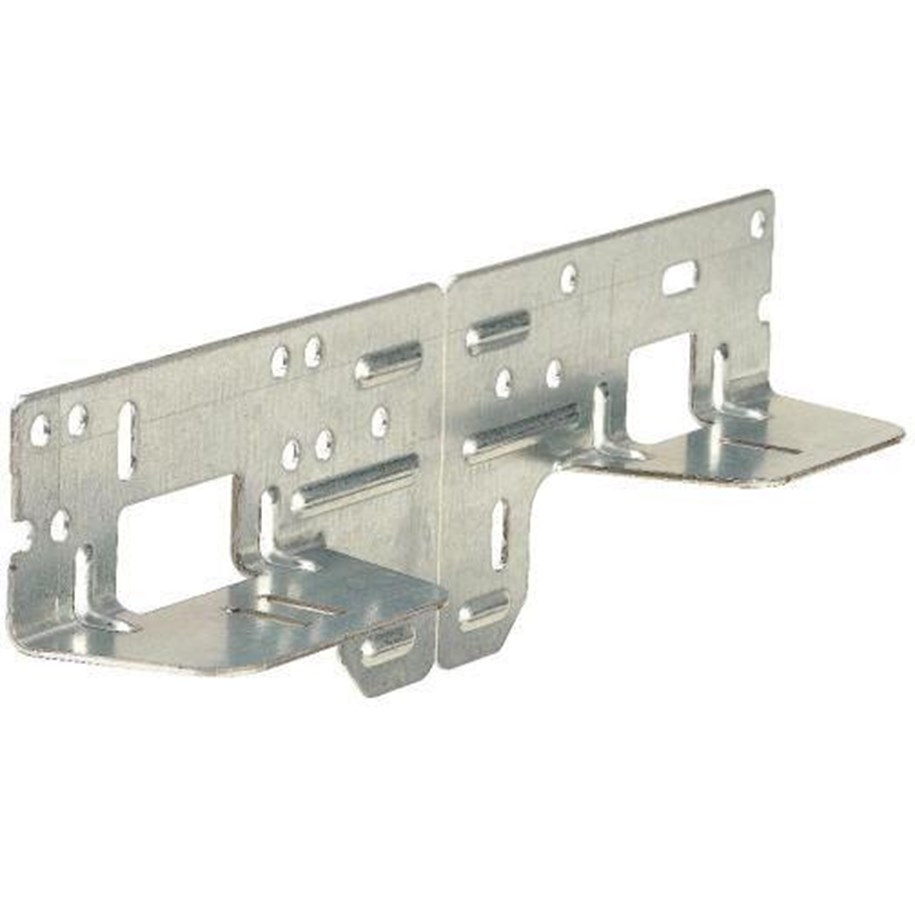

Viega Mounting bracket 150/160 mm
Flow-optimised press connector system for drinking water installations in acc. with DIN 1988 and DIN 50930-6 as well as heating installations, tested in acc. with DVGW worksheet W 534.Press connectorsSafe and fast processing without calibration of the pipe ends through O-ring-free press technology in all dimensions. In this way, widening or calibration of the pipe-ends becomes superfluous and reduces the assembly times. The interaction between aerodynamic radii and minimal cross-section narrowings ensure the lowest pressure losses in press systems for multilayer pipes. This allows a smaller dimensioning of drinking water installations and reduces the pipeline volume.SC-ConturAll sizes with SC-Contur – connections, which remain unpressed become visible when the system is filled. The SC-Contur is certified and fulfils the requirements of DVGW worksheet W 534, point 12.14, connectors with forced leakage.During leakage tests with water, Viega guarantees the identification of unpressed connections in the pressure range 0.1 MPa–0.65 MPa, in the case of a dry leakage test with compressed air or noble gases from 22 hPa–0.3 MPa.MarkingGreen dot on the press connectionPipesRaxofix PE-Xc/Al/PE-Xc•dimensionally stable, oxygen-proof in acc. with DIN 4726, greyRaxofix PE-Xc•flexible, blackDimensionsPress connectors and pipes•Raxofix-PE-Xc/Al/PE-Xc: d 16/20/25/32/40/50/63•Raxofix PE-Xc: d 16/20Areas of application PE-Xc/Al/PE-XcDrinking waterHeatingRainwaterCompressed airAreas of application PE-XcRainwaterDrinking waterUse of the system for application areas other than those described here must be agreed with Viega Service Center.Operating conditionsDrinking water installations•Operating temperature max. 70 °C•Operating pressure max. 1.0 MPaHeating installations•Operating temperature max. 80 °C•Operating pressure max. 1.0 MPaIrrelevant of the direction of flow, mixed installations are permitted.NoteThe DVGW test mark is only valid f
Koszt wysyłki od 20,00 zł
W magazynie zewnętrznym, czas dostawy 3-4 dni
Opis produktu: Zoptymalizowany pod kątem przepływu system złączek natryskowych do instalacji wodociągowych zgodny z normami DIN 1988 i DIN 50930-6 oraz instalacjami grzewczymi, testowany według arkusza roboczego DVGW W 534. Złącza natryskowe zapewniają bezpieczne i szybkie przetwarzanie bez kalibracji końcówek rur za pomocą technologii natrysku, bez pierścienia uszczelniającego, we wszystkich wymiarach. Eliminuje to potrzebę drogiego rozszerzenia i kalibracji końcówek rur, skracając czas montażu. Kombinacja zoptymalizowanych promieni i minimalnych zwężek poprzecznych zapewnia niskie spadki ciśnienia w systemach natryskowych dla rur wielowarstwowych. Pozwala to na mniejsze wymiary instalacji wodociągowych i zmniejszenie objętości rurociągów.SC-Contur Wszystkie rozmiary ze SC-Contur - elementy armatury, które nie zostały naciśnięte podczas montażu stają się wyraźnie widoczne po napełnieniu systemu. SC-Contur jest certyfikowany i spełnia wymagania arkusza roboczego DVGW W 534, sekcja 12.14; gwarantuje szczelność przy braku naciskuDla testów szczelności wody Viega może wykryć elementy armatury, które nie zostały naciśnięte w zakresie ciśnienia od 0,1 MPa do 0,65 MPa; podczas suchych testów szczelności z powietrzem sprężonym lub gazami inerckimi od 22 hPa do 0,3 MPa.Oznakowanie• Zielona kropka na połączeniu natryskowymPipeRaxofix PE-Xc/Al/PE-Xc• Wymiary stabilne wymiarowo i szczelne na tlen zgodnie z DIN4726; szaryRaxofix PE-Xc • Elastyczny; czarnyWymiary Złączki natryskowe i rury:• Raxofix PE-Xc/Al/PE-Xc: d16 /20 /25 /32 /40 /50 /63 • Raxofix PE-Xc: d16/d20 Zastosowania (kompozyt aluminiowy PE-XC)Instalacje wodociągowe Systemy grzewczy Deszczówka Sprężone powietrze Zastosowania (PE- XC)Deszczówka Woda pitna Dla użycia w aplikacjach innych niż opisane skontaktuj się z Centrum Obsługi Klienta Viega w celu skoordynowania materiałów.Warunki eksploatacyjneInstalacje wodociągowe:• Maksymalna temperatura pracy: 70°C• Maksymalne ciśnienie robocze: 1.0 MPaInstalacje grzewcze:• Maksymalna temperatura pracy: 80°C• Maksymalne ciśnienie robocze: 1.0 MPaMieszane instalacje są dozwolone bez względu na kierunek przepływu.Uwagi Zatwierdzenie DVGW dotyczy tylko stosowania w instalacjach wodociągowych i grzewczych, jak opisano powyżej.
Powyższe informacje / specyfikacje są wskazówkami i mogą zostać zmienione przez producenta bez powiadomienia. Z zastrzeżeniem błędów w druku i obrazów orientacyjnych. Niektóre teksty są generowane automatycznie lub tłumaczone maszynowo i mogą posiadać błędy lub mogą być mylące.
